Détails sur le produit:
|
La température: | -40℃~+100℃ | Chambre à air: | Le néoprène |
---|---|---|---|

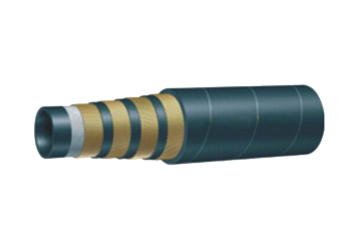

Type: | Quatre couches alternatives de fil développé en spirales d'acier à haute limite élastique | Couleur: | Noir |
Surligner: | tuyau en caoutchouc hydraulique,tuyau en caoutchouc hydraulique |
En 8564Shipping et manipulation de TUYAU de HDYRAULIC CÂBLENT LE RENFORT EN SPIRALE
Tube : | Nitriles |
Renfort : | Deux tresses de fil d'acier à haute limite élastique. |
Couverture : | Le néoprène. |
Température ambiante : | - 40ºC à + 100ºC |
Partie | | Tiret de l'identification DIN de taille de tuyau | Tuyau OD | Pression de Max.Working | Rayon de Min.Bend | Pression de Min.burst | Poids (ibs/pied) | |||||
Dans | millimètre | pai | MPA | Dans | millimètre | pai | MPA | |||||
G4SP-04 | 1/4 | 6,4 | 0,705 | 17,9 | 6500 | 45,2 | 6 | 152 | 26200 | 180,6 | 0,3853 | |
G4SP-06 | 3/8 | 9,5 | 0,843 | 21,4 | 6450 | 44,5 | 7 | 176 | 25800 | 177,9 | 0,4985 | |
G4SP-08 | 1/2 | 12,7 | 0,969 | 24,6 | 6000 | 41,4 | 9 | 229 | 24000 | 165,5 | 0,5869 | |
G4SP-10 | 5/8 | 15,9 | 1,11 | 28,2 | 5000 | 34,5 | 10 | 254 | 20000 | 137,9 | 0,9661 | |
G4SP-12 | 3/4 | 19 | 1,268 | 32,2 | 5000 | 34,5 | 12 | 305 | 20000 | 137,9 | 0,9661 | |
G4SP-16 | 1 | 25,4 | 1,563 | 39,7 | 4000 | 27,6 | 13,5 | 343 | 16000 | 110,3 | 1,3273 |
Le tuyau dans la conception d'utiliser-et devrait prêter l'attention aux sujets suivants
Le rayon de cintrage ne devrait pas arroser au jet est trop petit, le général ne devrait pas être moins que < hydraulic="" hose="">
réglementation technique de caractéristiques d'assemblée > en valeur.
L'ensemble de tuyau sera une pièce droite liée à un joint de tuyau, deux fois la longueur du tuyau
le diamètre ne devrait pas être moins que
2. La longueur de l'ensemble de tuyau, tuyau devrait être prise en considération dans la pression d'huile, contraction de longueur
la déformation se produira, la contraction générale pour la longueur 3 | 4%. ainsi l'ensemble de tuyau est installé, n'est pas
permis dans un état serré.
3, l'ensemble de tuyau devraient être installés pour n'assurer aucune déformation de torsion. L'axe commun du tube
devrait être placé dans l'avion. Pour éviter des dommages entre eux pendant l'exercice.
4 extrémités de tuyau, tuyau devraient éviter le contact et le frottement avec les coins pointus des pièces mécaniques, à
évitez les dommages de tuyau
1, tuyau de pression a spécifié la pression d'utilisation n'est habituellement pas moins que la pression maximum du
système, non seulement dans l'utilisation constante, permise augmenté de 20% ; pour l'usage fréquent, de réduire souvent
système de torsion de la pression 40% de choc. si plus haut que le tuyau spécifique de pression d'utilisation, non seulement
réduit la durée de vie du tuyau, et peut mener aux accidents de personnes.
2, température, température liquide et température ambiante, si elle est stable ou passagère, dépasseront
la limite de la température du tuyau, la température recommandée est inférieure ou plus haute au tuyau, tuyau
peut réduire la représentation provoquée par le tuyau est endommagé, entraînant la fuite.
3, compatibilité liquide : fluide dans le tuyau. Les échantillons de produit seront conformes à la « utilisation » faite dans
les règlements, au delà de l'utilisation prescrite ne peuvent pas garantir que la durée de vie et la sécurité du tuyau.
À la fin de
4, la connexion appropriée : pendant que l'écrou est relié le modèle d'utilité a les avantages de commode
l'opération et le coût bas, et est très utilisé, mais quand la vibration est grande, l'écrou détachant le problème est
pris en considération.
