Écrou hydraulique de tuyauterie de l'acier au carbone DIN 2353 pour le tuyau hydraulique

Chine Écrou hydraulique de tuyauterie de l'acier au carbone DIN 2353 pour le tuyau hydraulique fournisseur

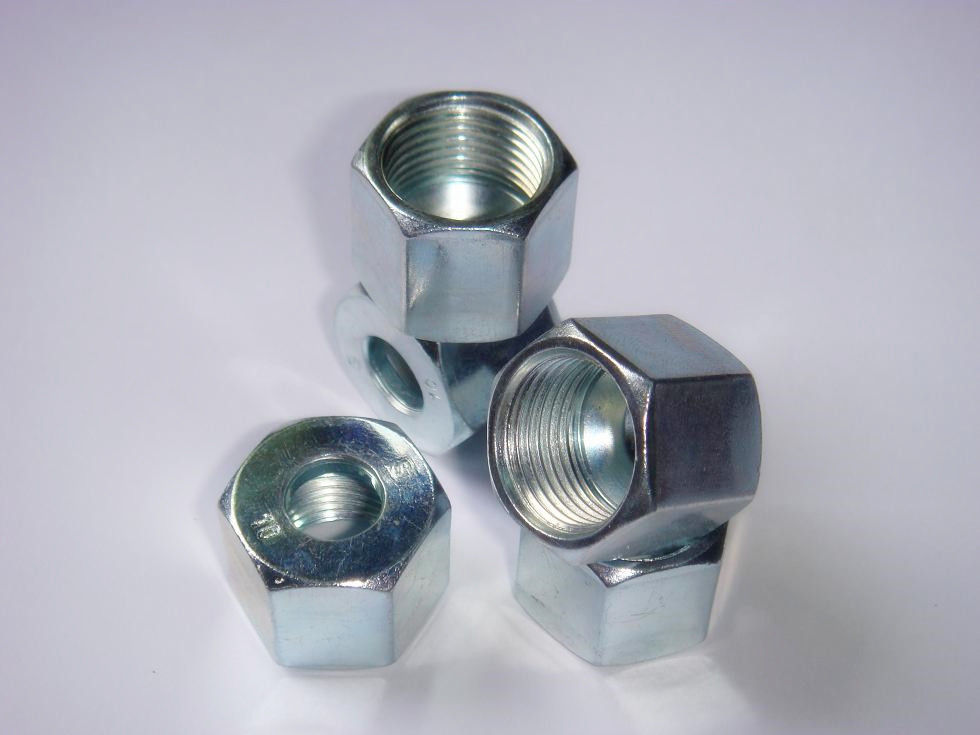

Image Grand :  Écrou hydraulique de tuyauterie de l'acier au carbone DIN 2353 pour le tuyau hydraulique

Détails sur le produit:

Lieu d'origine: Zhejiang, Chine.
Nom de marque: Duoli
Numéro de modèle: M

Conditions de paiement et expédition:

Quantité de commande min: Négociables
Prix: Negotiable
Détails d'emballage: paquet d'exportation standard ou selon les demandes des clients.
Délai de livraison: Négociables
Conditions de paiement: T/T.
Capacité d'approvisionnement: Négociables
Contact Now
Description de produit détaillée
Matériau: En acier au carbone Type: écrou
couleur: blanc Origial d'endroit: Zhejiang, Chine.
type de fil: DIN Traitement de surface: électrodéposition de zinc

Écrou hydraulique de tuyauterie DIN 2353 pour le tuyau hydraulique

Écrou hydraulique de tuyauterie de l'acier au carbone DIN 2353 pour le tuyau hydraulique



Description de détail :



1. Numéro de la pièce : M



2. Fil de Metrial : DIN



3. Pression : 100/315/160/630/400/315



Le type assemblée paritaire de douille de tuyau :



(1) pré réuni, type joint de douille de tuyau de préassemblage du lien le plus important, affectent directement la fiabilité du joint. Un préprocesseur consacré est habituellement exigé. Le petit diamètre peut être pré commun dans un étau. La méthode concrète est d'employer un joint en tant que corps de la mère et de presser l'écrou et la douille sur le tube. Le modèle d'utilité comporte principalement un type de douille par le joint de tuyau, un type extrémité de douille de fixage par la tête de connexion, un joint de tuyau de manière de type trois de douille de fixage et d'autres modèles. J'ai constaté que même si le même fabricant d'une série de marchandises, le cône de ces joints sur la profondeur du trou est souvent différent, ayant pour résultat une fuite, et ce problème est souvent négligé. L'approche correcte est de relier l'extrémité du tuyau à ce qu'un peu le joint, et aux extrémités correspondantes de connexion sont préfabriqués avec le même type de joint, de sorte que le problème de fuite puisse être évité au maximum.

Les extrémités du tuyau seront affleurantes. Le tuyau devrait être affleurant dans la meule de sawing et d'autres outils, et le nettoyage de bavures et soufflement de l'air à haute pression avant emploi.

En installant, le coaxiality du tuyau et le corps de joint devraient être gardés aussi loin que possible. Si le débattement de tuyau est trop grand, il causera l'échec de cachetage.

Si la force pré de chargement est défavorable, le bord intérieur de la douille de carte d'ambassadeur est juste inséré dans le mur externe du tuyau, et la douille de fixage ne devrait pas être déformée évidemment. Quand la connexion de canalisation, et puis selon l'ensemble de serrage spécifique de force. La douille de carte du phi 6-1 serrant la force est 64-1 15N, 16 MMR 259n, le phi 18mm de phi pour 450n. Si la douille est mal déformée à de préassemblage, elle perdra son effet de cachetage.

(2) interdisent le mastic s'ajoutant et d'autres remplisseurs. Certains afin d'obtenir un meilleur effet de cachetage, dans la couverture de carte avec le mastic, le résultat du mastic sont versées dans le circuit hydraulique, causant les éléments hydrauliques, tels que des trous de branchement.

(3) en reliant le tuyau, le tuyau devrait avoir assez d'allocation de déformation pour éviter de dessiner le tube.

(4) en reliant la canalisation, la force latérale devrait être évitée, et la force latérale rendra le phoque trop serré.

(5) quand les canalisations se reliantes, devraient être des bonnes ancien, évitez le démontage répété, autrement il fera la représentation pauvre de cachetage. Type installation de veste de joint de tuyau.



Type description de douille de principe de joint de tuyau :



Le principe se reliant du type joint de douille de tuyau est que le bord intérieur pointu de la douille de fixage est graduellement coupé en mur externe du tuyau d'acier sous l'action du couple de serrage qui est augmenté graduellement, et le but de relier les garnitures de tuyau au cachetage fiable est réalisé. 1, structure simple, aspect de représentation de cachetage, facile à utiliser, excellent fiable de fabrication, léger et bel. 2, n'ajoutent pas des garnitures, ne soudant pas, des matériaux d'économies, le chargement répété et décharger de la représentation. 3, parce que les joints de douille n'ont pas besoin souder, l'influence des impuretés de canalisation sur les performances système est réduits. Par conséquent, le type joint de douille de tuyau est très utilisé dans la canalisation de l'équipement hydraulique et pneumatique avec le pétrole, le gaz et le milieu. Il est particulièrement approprié aux occasions avec le danger brûlant, l'opération de haute altitude et l'assemblée et le démontage fréquents

Le type structure de douille de joint de tuyau se compose principalement de 24 joints coniques de trou avec joie d'Ève, avec de fortes cartes en liasse de lame, de la composition de l'écrou. Serrez l'écrou, les cartes en liasse ont été poussées dans les 24 trous et puis déformations, la joie d'Ève, le tuyau dentelé de carte et former une cannelure annulaire, et jouent ainsi un rôle dans le cachetage. Puisque la douille est élastique, le modèle d'utilité peut soutenir un plus grand impact, et le modèle d'utilité a la fonction d'empêcher le relâchement.



                                 Fil NUMÉRO DE LA PIÈCE DE GAGNANT.
NUMÉRO DE LA PIÈCE. 1 2
ÉCROU 06LL
ÉCROU 08LL
ÉCROU 06L M12×1.5   NL-12
ÉCROU 08L M14×1.5   NL-14
ÉCROU 10L M16×1.5   NL-16
ÉCROU 12L M18×1.5   NL-18
ÉCROU 15L M22×1.5   NL-22
ÉCROU 18L M26×1.5   NL-26
ÉCROU 22L M30×2.0   NL-30
ÉCROU 28L M36×2.0   NL-36
ÉCROU 35L M45×2.0   NL-45
ÉCROU 42L M52×2.0   NL-52
ÉCROU 06S M14×1.5   NS-14
ÉCROU 08S M16×1.5   NS-16
ÉCROU 10S M18×1.5   NS-18
ÉCROU 12S M20×1.5   NS-20
ÉCROU 14S M22×1.5   NS-22
ÉCROU 16S M24×1.5   NS-24
ÉCROU 20S M30×2.0   NS-30
ÉCROU 25S M36×2.0   NS-36
ÉCROU 30S M42×2.0   NS-42
ÉCROU 38S M52×2.0   NS-52
